INSTALLATION
Les différentes méthodes d’installation

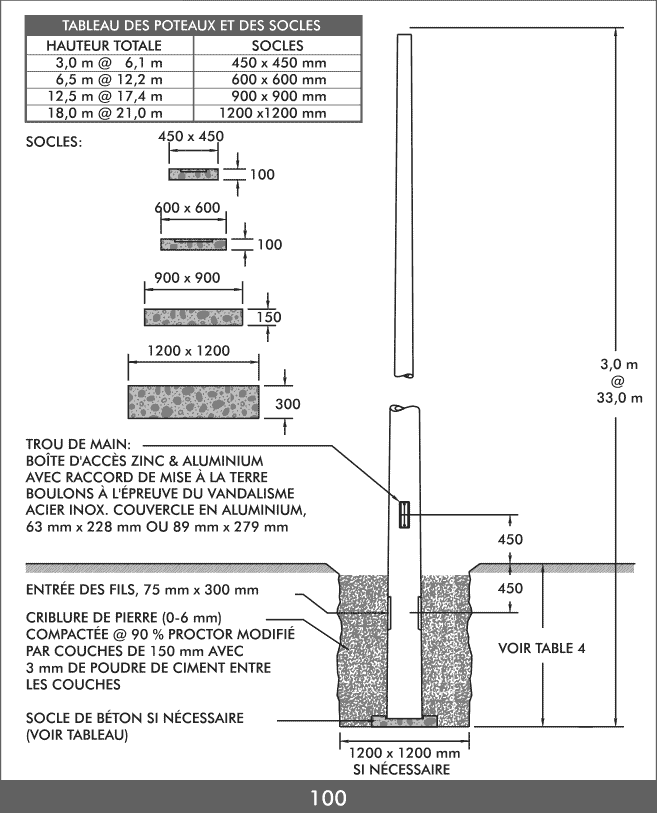

  • Par enfouissement direct. Capacité portante du sol requise : 125 kPa (minimum). Voir dessin 100 dans "Enfouissement direct".
  • Par encastrement dans une base de béton enfouie typique. Voir dessin 104 dans "Sol instable".
Méthode de déchargement et d'érection
1Déchargement
2Montage et installation
3Érection
ENFOUISSEMENT DIRECT
Tableau des poteaux et des socles
Hauteur totale Socles
3,0 m @ 6,1 m 450 x 450 mm
6,5 m @ 12,2 m 600 x 600 mm
12,5 m @ 17,4 m 900 x 900 mm
18,0 m @ 21,0 m 1 200 x 1 200 mm

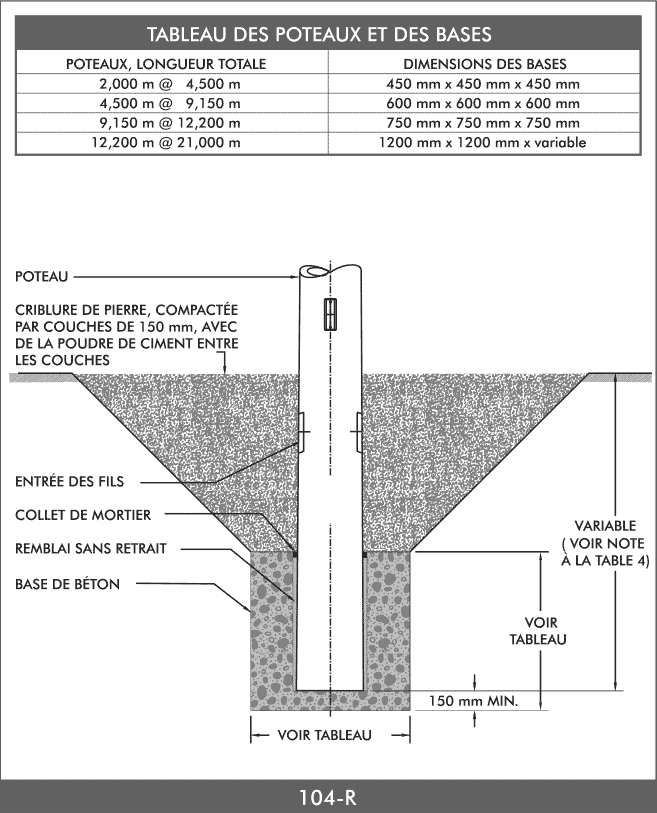

SOL INSTABLE

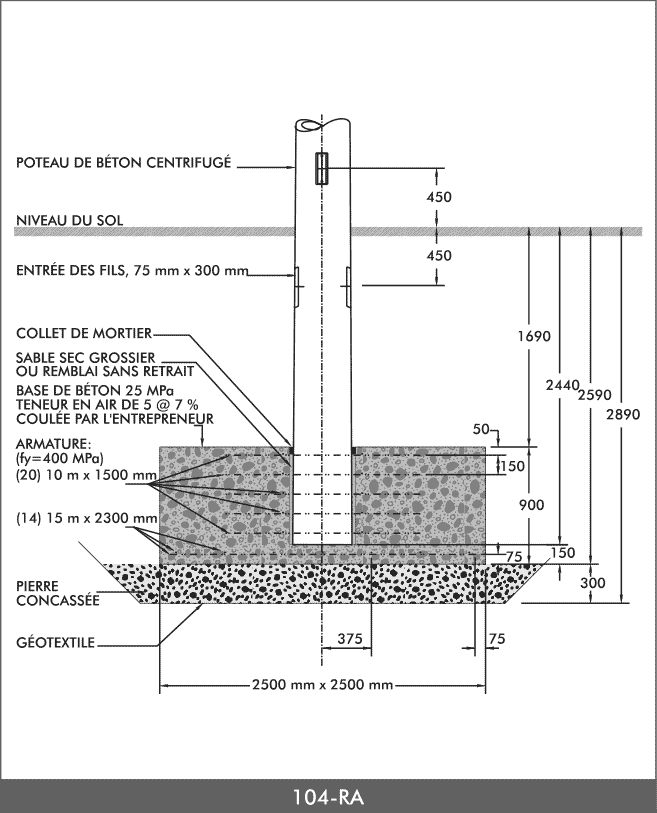

Base de béton coulée sur place pour sol instable (typique)
Tableau des poteaux et des bases
Poteaux, longueur totale Socles
2,000 m @ 4,500 m 450 mm x 450 mm x 450 mm
4,500 m @ 9,150 m 600 mm x 600 mm x 600 mm
9,150 m @ 12,200 m 750 mm x 750 mm x 750 mm
12,200 m @ 21,000 m 1 200 x 1 200 mm x variable
